Das Peco N-Gleis Code 55 aus England ist das wohl derzeit beste Gleissystem aus Großserienproduktion, auch wenn es hinsichtlich des Schwellenabstandes nicht ganz den kontinentalen Vorbildgleisen entspricht. Allerdings gibt die Gleisgeometrie vielen NBahnern einige Rätsel auf. Das insbesondere deshalb, weil im Katalog nur Abzweigradien und Herzstückwinkel angegeben werden. Aber wo beginnt der Abzweigbogen und wo endet er?

Zur Verdeutlichung der Geometrie hier ein Vergleich der (kleinen) Peco-Weiche (Radius des abzweigenden Astes 305 mm) mit der Fleischmann-Weiche (Radius des abzweigenden Astes 430 mm). Man erkennt sofort: Während der Radius eines Kreises aus Fleischmann- Weichen dem Radius des abzweigenden Astes entspricht, ist bei den Peco-Weichen der Kreisradius annähernd doppelt so groß wie der Abzweigradius.





Kreis aus Peco-Weichen m. Abzweig-Radius 305 mm, 10°


Kreis aus Fleischm.-Weichen m. Abzweig-Radius 430 mm, 15°



Bei den Peco-Weichen beginnt der Abzweigbogen nicht direkt am Weichenanfang, und er endet nicht am Ende des abzweigenden Astes! Vielmehr beginnt der Abzweigbogen bei den geraden Weichen ca. 21 mm hinter dem Weichenanfang (mit dem Beginn der Weichenzungen). Er weist bei der "kleinen" Weiche einen Radius von 305 mm, 10° auf (also 1/36 eines Vollkreises), und endet darum ein ganzes Stück vor dem Ende des abzweigenden Astes. Der Rest des Abzweiges besteht aus einer Geraden mit einer Länge von ca. 49 mm. Das unterscheidet die Peco-Weichen elementar von z. B. einer Fleischmann-Weiche, bei der das abzweigende Gleis komplett aus einem Bogen (Radius 430 mm, 15°) besteht.

Bei den beiden anderen geraden Peco-Weichen (mittlerer und großer Radius) ist es genau so, nur die Radien sind andere. Die folgenden Abbildungen zeigen die drei Weichentypen mit ihren jeweiligen Maßen. In den Abbildungen sind die drei Elemente des Abzweiges (Anfangs-Gerade, Bogen, End-Gerade) in den Farben blau, rot und grün dargestellt.

Zwar kann man auch ohne vorherige Berechnung einiges ausgleichen durch die bislang noch ohnehin zwingend notwendige Verwendung des Flexgleises, aber letztlich kann es nicht schaden, einige Maße zu kennen, um die benötigten Flexgleisstücke korrekt zurechtschneiden/zurechtbiegen zu können. Das führt vor allem zur Vermeidung von Knicken, Spannungen und Unebenheiten im Gleisverlauf.

Hinweis: Zum Biegen kleinerer Bögen im jeweiligen Peco-Radius eignen sich sehr gut die von Peco angebotenen Gleisschablonen.

Um das typische Bild eines Ausweichgleises im Parallelabstand ohne Versatz und Verspannung hinzubekommen, reicht der Bogen als Gegenbogen nicht aus, sondern auf beiden Seiten muss noch eine Gerade verbaut werden. Die beiden geraden Äste der Weichen werden dann mit einem Flexgleis verbunden.


  Abb. 2 Peco Weiche r 305 mm, 10°    Für größere Darstellung auf das Bild klicken.




Um zwischen die Gleise Bahnsteige einfügen zu können, muss zunächst festgelegt werden, wie breit der Bahnsteig sein soll. In Abhängigkeit davon muss die Gerade a in ihrer Länge berechnet werden.

  Abb. 3 Beispiel für Bahnsteig zwischen Parallelgleisen     Für größere Darstellung auf das Bild klicken.



  Abb. 3a Peco Parallelgleis für Bahnsteig mit S-Bogen




  Abb. 4 Peco-Weiche SL E395F/396F Mittlerer Radius



  Abb. 5 Peco-Weiche SL-E388F    Für größere Darstellung auf das Bild klicken.




  Abb. 6 Peco-Bogenweiche SL E386F/387F Radius außen: 914 mm / innen: 457 mm



  Abb. 7 Bahnhofseinfahrt und Bahnsteige mit Bogenweiche.    Für größere Darstellung auf das Bild klicken.



  Abb. 8 Streckenverzweigung mit Bogenweiche

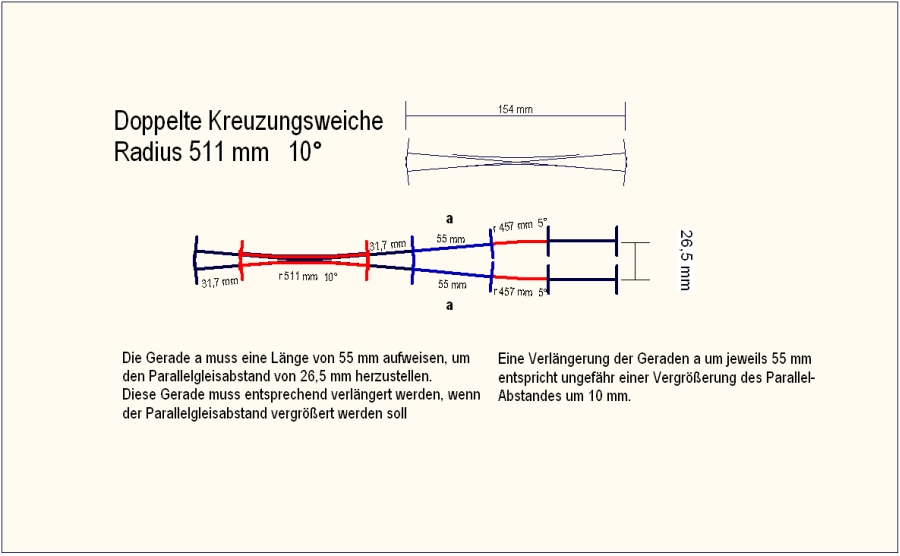

  Abb. 9 Peco Doppelte Kreuzungsweiche SL-E390F    Für größere Darstellung auf das Bild klicken.



  Abb. 10 Ein- u. Ausfahrt über Peco Doppelte Kreuzungsweiche SL-E390F    Für größere Darstellung auf das Bild klicken.

 Abb. 11 Peco Asymmetrische Dreiwegeweiche SL-E399F



  Da es sich im Prinzip um 2 kleine Weichen r 305 10° handelt, kann zur Berechnung des Ausgleichsstückes zur
  Erreichung eines gewünschten Parallelgleisabstandes die weiter oben beschriebene Formel genutzt werden.



 Abb. 12 Peco Außenbogenweiche (Y-Weiche) SL-E397F



 Diese Weichenform kommt beim Vorbild nicht in Streckengleisen vor. Aber auf der Modellbahn herrscht in der Regel  Platzmangel, und deshalb kann diese Weiche sehr platzsparend auch in Streckengleisen - wenn auch vorbildwidrig - eingebaut werden.


Hinweis: Da Peco nirgendwo exakte Angaben zur Gleisgeometrie - mit Ausnahme der Abzweigbogen und Herzstückwinkel - macht (zumindest habe ich keine gefunden), basieren die obigen Maßangaben auf eigenen Messungen und sind als circa-Angaben zu verstehen.
